超声波振动筛

概述:超声波振动筛是由机械振动与超声波振动一起共振产生谐振的一种精细化新型筛分设备,主要由超声波系统发射的高频电能输入超声波换能器与直立电机共同振动产生的复合运动的精细化粉体筛分分级设备。

2~5吨/h
10-800目
0.55~2.2kw

处理量:
适用物料:
功率:
特点:

筛分精度高,细粉筛分通合格率超过99.5%且同比普通振动筛筛分产量可提高0.5-10倍

适用物料:医药化工类超细微粉、金属粉末、合金粉末、碳粉、硅微粉、3D打印粉等,且尤其适合解决200目-600目精细粉末的筛选分级
材质分类:与物料接触部为304不锈钢材质整机304不锈钢材质或316L(用于食品,医药,化工等)、喷涂以及内衬、聚四氟材质等







厂家直销一对一导购送货上门质保一年


产品详情

 工作原理

超声波筛分机由超声波系统与振动电机系统共振的两部分组成。其本质就是是在传统的振动筛上加一个高频振动,让物料的加速度变大,有效解决物料对筛网的吸附,让物料快速过网。其中超声波系统是由发生器、换能器、共振环、高频连接线组成,振动电机系统是由直立振动电机与机械本体、筛网、减震等共同组成。

超声波系统里面的超声波发生器(电源)产生的高频电振荡由换能器转换成高频超声波,这些超声波传到共振环上使共振环产生共振,然后由共振环将振动均匀传输至筛面。筛网上的物料在做低频三次元振动的同时,叠加上超声波振动,既可有效阻止网孔堵塞,又可使筛分产量和质量,解决了强吸附性、易团聚、高静电、高密度、轻比重等筛分难题。在性能上实现大的成果。

CF系列超声波振动筛筛分精度高,产量可增加;600目以上工业精细生产筛分需要!


超声波振动筛是一种简单实用、可靠的筛分系统,是当前网孔堵塞嵌入的有效解决方法。可广泛应用于制药、冶金、化工、选矿、食品等要求精细筛分过滤的行业,筛分过滤精度高,有效解决因团聚、静电、强吸附性卡堵网孔等筛分。

 产品特点

1、适合10~300μm的筛网筛分,产能可增加10倍。

2、防止50~625目网孔的堵塞以及并肩颗粒对网孔的塞嵌,消除了机械振动系统造成的筛网破损,减少筛网的负荷,有效地清洁网孔,延长贵重材质筛网的使用寿命。

3、加快团聚物的融散分离,进而增加筛分产能、减少大粒径筛上物的存在,也可轻松分离直径邻近的细微颗粒,无需增加其他任何筛网清理装置。

4、超声波辅助筛分是物理筛分,不改变物料的特性,适用于新材料的筛选,也不会使物料温度升高,且可连续工作,尤其适应有温控要求的物料如:药物及原料、热固性涂料业等。


 产品优势


超声波振动筛与普通振动筛相比:

是在传统的振动筛上叠加一个高频振动,让物料的加速度变快, 有效解决物料对筛网的吸附力,让物料快速过网,解决筛分难的问题。

  ● 筛分精细

     解决了强吸附性、易抱团、粘性强、高静电、高密度、超细粉体等特性物料的筛分难题。


●  提高效率

    筛分精度可提高80%以上,产量提高25倍。


●  成本低

    改变了常规筛分方法对粉末所造成的污染和磨损,并大大降低筛机噪音。

   不需要增加筛网清洗装置,免除了通常与机械清洗设备相关的网片损坏,增加网片的使用寿命


 不易堵网

    超声波振动筛的振动频率为36万次/分钟,有效防止筛网堵塞,难以筛分的物料几乎不堵塞筛网。

超声波振动筛与普通振动筛测试物料对比分析:

型号(mm)普通筛分机超声波振动筛
测试物料筛网测试结果网目测试结果
Φ1000碳化硅500无法筛分5001500KG/H
Φ1000硬质合金钨粉60015分钟没筛出细粉60030KG/H
Φ1000维生素C粉4001KG/H100120-150KG/H
Φ500花粉40015分钟没筛出细粉40015分钟筛出20%细工可进行更细有效分级
镍粉、钴粉325筛三次达到要求400筛一次达到要求
Φ450钕铁硼粉30030分钟有35%筛余物30030分钟有3%筛余物


 技术参数

超声波振动筛技术参数:


型号

外框直径(mm)

有效筛面直径(mm)

最大入料粒度(mm)

筛网目数

层数

振动频率

功率(KW)

CF-CXZS-106

φ600

560

10

2-800

1-5

1440

0.55

CF-CXZS-108

φ800

760

20

2-800

1-5

1440

0.75

CF-CXZS-110

φ1000

950

20

2-800

1-5

1440

1.1

CF-CXZS-112

φ1200

1150

20

2-800

1-5

1440

1.5

CF-CXZS-115

φ1500

1430

20

2-800

1-5

1440

2.2

CF-CXZS-118

φ1800

1700

30

2-800

1-5

1440

3

CF-CXZS-120

φ2000

1910

30

2-800

1-5

1440

4


 产品细节



 应用范围

食品行业、医药行业、化工行业、金属、冶金矿业、3D打印行业、新材料、陶瓷行业、其它行业、400目、500目、600目筛分碳化硅、合金粉末、钼粉、不锈钢粉、钨粉、镍粉、钴粉、粉末涂料、石英粉、丁米酮粉、麦芽粉、病毒唑、咖啡粉、电磁粉、负极材料、激光粉。


物料筛分方式筛网目数(目/寸)产量(公斤/时)
面粉干式16、20800
砂糖干式4、202000
中药干式80、100、1501400
树脂粉干式40、60、801000
研磨粉料干式40、60、801200
颜料粉么干式40、60、2404000
铁粉干式202500
铜粉干式60、80、1202000
石墨干式801400


应用物料:

中西原料药、西药、咖啡粉、可可粉、调味品、食品添加剂、金属粉末、铜、铁、铝、铅、锌、合金粉末、磁性材料、金属粉末、氧化铝、刚玉、金刚砂、石英砂玻璃粉珠、研磨材料、塑料、橡胶、树脂、染料、填充料、化工化学、活性炭、木粉、木屑、木炭、纤维物料。








产品咨询

留言框

  • 产品名称:

  • 留言内容:

  • 您的单位:

  • 您的姓名:

  • 联系电话:

  • 常用邮箱:

  • 详细地址:

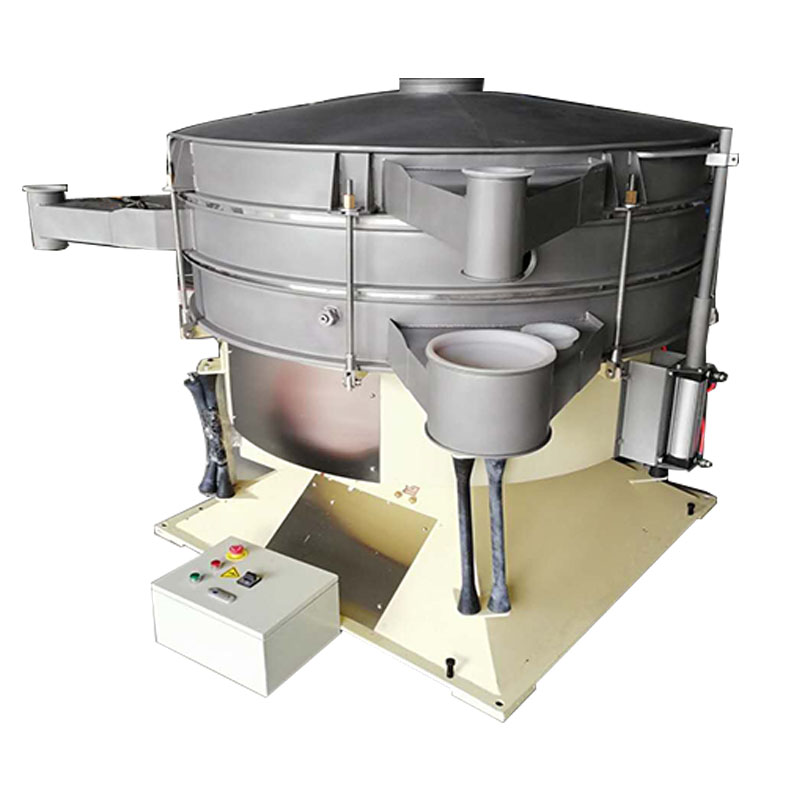

上一条:超声波摇摆筛
